LiYCY
應用及描述
LIYCY屏蔽電纜適合靈活應用于低機械應力，無機械拉力或荷載，非動力控制的可移動的干燥或潮濕的環境中，但不適合露天應用。 LIYCY電纜是施工要求小外徑的理想選擇，如工具制造領域，機床行業，電工學，計算機，測量和控制工藝中。其小的外徑使其也適用于微型插頭。
標準及認證
VDE 0245, VDE 0812, CE 低壓73/23/EEC和93/68/EEC指令, ROHS認證

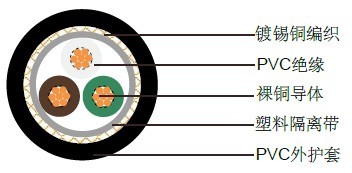

電纜結構
- 裸銅導體
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC絕緣，遵循DIN VDE 0281第1部分
- 色彩編碼遵循DIN 47100，但沒有顏色重復
- 線芯總絞
- 塑料隔離帶
- 85%鍍錫銅編織
- PVC外護套，遵循DIN VDE 0281第1部分
技術特性
- 工作電壓: 250 V
- 測試電壓: 1200 V
- 小彎曲半徑: 4 x ?
- 應用時的工作溫度: -5o C ～ +80o C
- 靜態時可承受的溫度: -30o C ～ +80o C
- 短路時可達到的溫度: +160o C
- 阻燃: IEC 60332.1
- 絕緣電阻: 20 MΩ x km
電纜參數
線規 | 芯數 x 導體 | 標稱外徑 | 銅的重量 | 線纜重量 |
26(18/38) | 2X0.14 | 3.9 | 12 | 20 |
26(18/38) | 3X0.14 | 4.1 | 13 | 28 |
26(18/38) | 4X0.14 | 4.3 | 14.3 | 33 |
26(18/38) | 5X0.14 | 4.6 | 15.5 | 38 |
26(18/38) | 6X0.14 | 4.8 | 22 | 38 |
26(18/38) | 7X0.14 | 4.9 | 19 | 49 |
26(18/38) | 8X0.14 | 5.3 | 21.2 | 56 |
26(18/38) | 10X0.14 | 5.9 | 28.5 | 66 |
26(18/38) | 12X0.14 | 6.3 | 30.4 | 78 |
26(18/38) | 14X0.14 | 6.5 | 32 | 80 |
26(18/38) | 15X0.14 | 6.7 | 37.8 | 86 |
26(18/38) | 16X0.14 | 6.8 | 43 | 90 |
26(18/38) | 18X0.14 | 7.1 | 48.8 | 104 |
26(18/38) | 20X0.14 | 7.6 | 53.9 | 116 |
26(18/38) | 21X0.14 | 7.7 | 55.5 | 121 |
26(18/38) | 25X0.14 | 8.5 | 63 | 149 |
26(18/38) | 28X0,14 | 8.5 | 66.1 | 153 |
26(18/38) | 30X0.14 | 8.7 | 69 | 158 |
26(18/38) | 32X0.14 | 9 | 73.6 | 164 |
26(18/38) | 36X0.14 | 9.3 | 83 | 183 |
26(18/38) | 40X0.14 | 9.7 | 87.5 | 210 |
26(18/38) | 44X0.14 | 10.3 | 110.5 | 225 |
26(18/38) | 50X0.14 | 11.1 | 122.5 | 253 |
24(14/34) | 2X0.25 | 4.5 | 16 | 32 |
24(14/34) | 3X0.25 | 4.7 | 21 | 37 |
24(14/34) | 4X0.25 | 5.1 | 24 | 41.3 |
24(14/34) | 5X0.25 | 5.4 | 29 | 51.2 |
24(14/34) | 6X0.25 | 5.8 | 30 | 58 |
24(14/34) | 7X0.25 | 5.8 | 37 | 65 |
24(14/34) | 8X0.25 | 6.5 | 42 | 73 |
24(14/34) | 10X0.25 | 7.5 | 46 | 82 |
24(14/34) | 12X0.25 | 7.7 | 59 | 145 |
24(14/34) | 14X0.25 | 8.1 | 59 | 99 |
24(14/34) | 15X0.25 | 8.4 | 61 | 111 |
24(14/34) | 16X0.25 | 8.4 | 64 | 124 |
24(14/34) | 18X0.25 | 8.8 | 83 | 143 |
24(14/34) | 20X0.25 | 9.1 | 88 | 152.3 |
24(14/34) | 21X0.25 | 9.3 | 93 | 161 |
24(14/34) | 25X0.25 | 10.3 | 114 | 172 |
24(14/34) | 28X0.25 | 10.8 | 126 | 181.1 |
24(14/34) | 30X0.25 | 11.1 | 132 | 189 |
24(14/34) | 32X0.25 | 11.4 | 138 | 203 |
24(14/34) | 36X0.25 | 11.8 | 148 | 220 |
24(14/34) | 40X0.25 | 12.3 | 157 | 248 |
24(14/34) | 44X0.25 | 13.3 | 165 | 292.1 |
24(14/34) | 50X0.25 | 13.9 | 178 | 318 |
24(14/34) | 61X0.25 | 14.6 | 205 | 365.2 |
22(7/30) | 2X0.34 | 4.9 | 21 | 37 |
22(7/30) | 3X0.34 | 5.1 | 27 | 49 |
22(7/30) | 4X0.34 | 5.5 | 33 | 59 |
22(7/30) | 5X0.34 | 6.2 | 36 | 66 |
22(7/30) | 6X0.34 | 6.8 | 36 | 64 |
22(7/30) | 7X0.34 | 6.8 | 46 | 83 |
22(7/30) | 8X0.34 | 7.3 | 52 | 94 |
22(7/30) | 10X0.34 | 8.3 | 74 | 129.2 |
22(7/30) | 12X0.34 | 8.5 | 80 | 142 |
22(7/30) | 14XO.34 | 8.9 | 86 | 154 |
22(7/30) | 15XO.34 | 9.2 | 90 | 155 |
22(7/30) | 16X0.34 | 9.4 | 94 | 160 |
22(7/30) | 18X0.34 | 9.8 | 103 | 173 |
22(7/30) | 20X0.34 | 10.2 | 112 | 192 |
22(7/30) | 21X0.34 | 10.3 | 116 | 199.2 |
22(7/30) | 25X0.34 | 11.9 | 135 | 259 |
22(7/30) | 28X0.34 | 12 | 153 | 280 |
22(7/30) | 30X0.34 | 12.3 | 159 | 291.1 |
22(7/30) | 32X0.34 | 13 | 165 | 305 |
22(7/30) | 36X0.34 | 13.4 | 179 | 331 |
22(7/30) | 40X0.34 | 13.9 | 200 | 365 |
22(7/30) | 44X0.34 | 14.9 | 215 | 314.2 |
22(7/30) | 50X0.34 | 15.9 | 235 | 431 |
20(16/32) | 2X0.5 | 5.5 | 29 | 54 |
20(16/32) | 3X0.5 | 5.8 | 38 | 67 |
20(16/32) | 4X0.5 | 6.5 | 43 | 77 |
20(16/32) | 5X0.5 | 7 | 51 | 90 |
20(16/32) | 6X0.5 | 7.8 | 59 | 104 |
20(16/32) | 7X0.5 | 7.8 | 65 | 112 |
20(16/32) | 8X0.5 | 8.3 | 70 | 135 |
20(16/32) | 10X0.5 | 9.5 | 88 | 160 |
20(16/32) | 12X0.5 | 9.8 | 99 | 177 |
20(16/32) | 18X0.5 | 11.8 | 134 | 239 |
20(16/32) | 20X0.5 | 12.2 | 149 | 276 |
20(16/32) | 25X0.5 | 14 | 211 | 352 |
20(16/32) | 30X0.5 | 14.5 | 230 | 397 |
18(24/32) | 2X0.75 | 5.9 | 38 | 64 |
18(24/32) | 3X0.75 | 6.4 | 49 | 76 |
18(24/32) | 4X0.75 | 7 | 58 | 92 |
18(24/32) | 5X0.75 | 7.8 | 67 | 109 |
18(24/32) | 7X0.75 | 8.4 | 100 | 156 |
18(24/32) | 10X0.75 | 10.3 | 130 | 187 |
18(24/32) | 12X0.75 | 11 | 154 | 218 |
18(24/32) | 18X0.75 | 13 | 195 | 327 |
18(24/32) | 25X0.75 | 15.6 | 280 | 454 |
18(24/32) | 30X0.75 | 16.2 | 312 | 486 |
17(32/32) | 2X1.0 | 6.5 | 43 | 72 |
17(32/32) | 3X1.0 | 6.9 | 56 | 90 |
17(32/32) | 4X1.0 | 7.6 | 68 | 109 |
17(32/32) | 5X1.0 | 8.3 | 79 | 126 |
17(32/32) | 7X1.0 | 9 | 118 | 171 |
17(32/32) | 10X1.0 | 11.5 | 140 | 228 |
17(32/32) | 12X1.0 | 11.9 | 168 | 259 |
17(32/32) | 18X1.0 | 14 | 252 | 389 |
17(32/32) | 25X1.0 | 16.7 | 335 | 517 |
16(30/30) | 2X1.5 | 7.6 | 58 | 90 |
16(30/30) | 3X1.5 | 8 | 74 | 115 |
16(30/30) | 4X1.5 | 8.7 | 108 | 153 |
16(30/30) | 5X1.5 | 9.5 | 129 | 176 |
16(30/30) | 7X1.5 | 10.3 | 164 | 220 |
16(30/30) | 12X1.5 | 13.9 | 254 | 376 |
16(30/30) | 18X1.5 | 16.6 | 350 | 519 |
16(30/30) | 25X1.5 | 20 | 550 | 901 |
